劑量—曝光時間曲線（三方案並排，H = E × t）
相對光譜重疊分數（目前方案：LED SPD × 透鏡穿透率 × 光引發劑 UV-Vis）
位置輻照度與低劑量區（目前方案）
計算明細（目前方案）
條件變動的量化影響（目前方案）
理論方案排序
排序規則：先看「最低點劑量是否達標」，再看相對光譜重疊指標（差 0.05 以內視為相近），最後比最低點劑量達成比。此為理論篩選，不代表固化品質排名。
建議依據、限制與需驗證參數

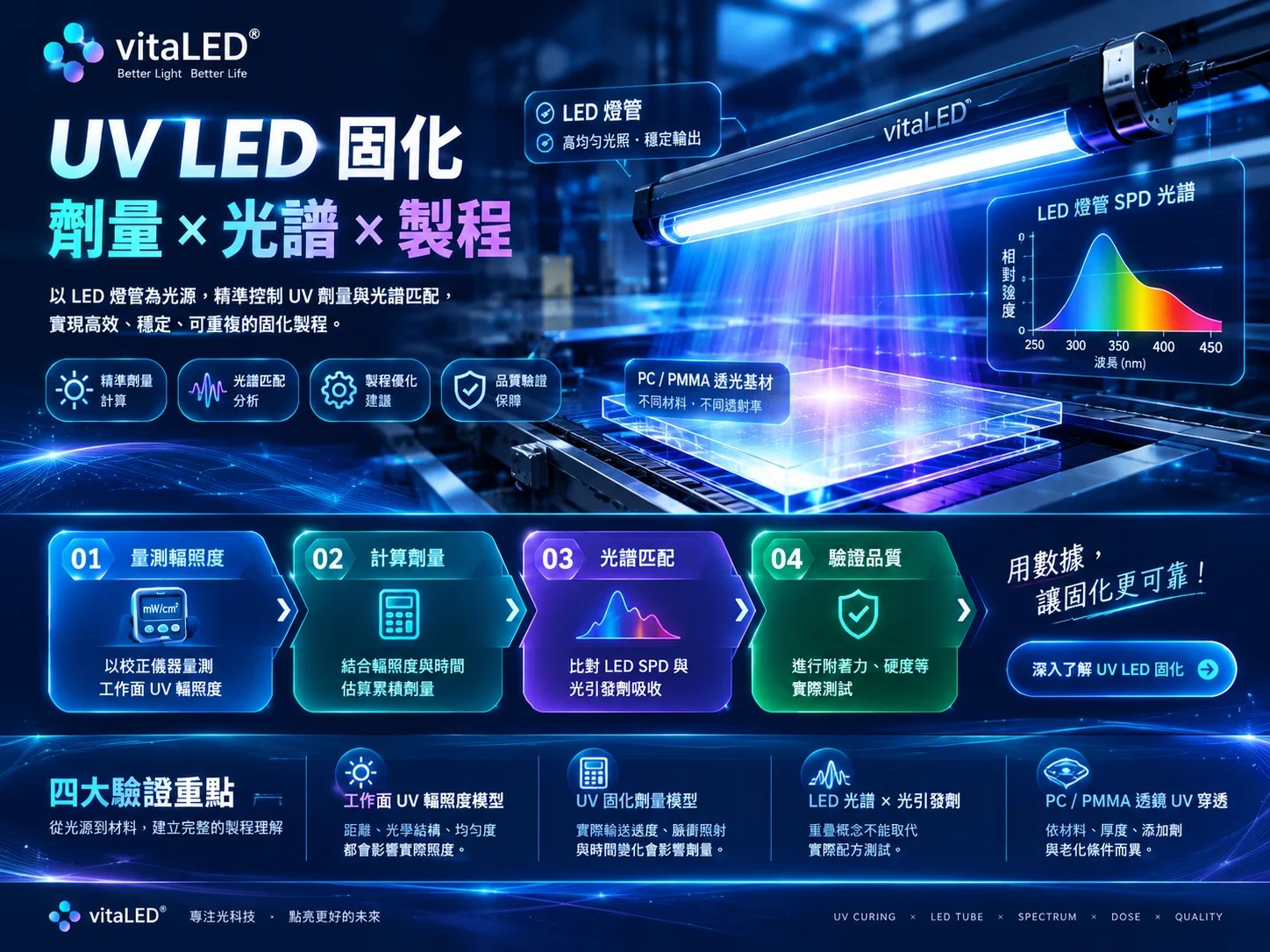

UV LED 固化
劑量 × 光譜 × 製程
UV LED 固化不是單純提高燈具功率，而是讓正確波段的紫外線， 在正確時間與材料條件下，提供足夠且有效的光能。
從工作面 UV 輻照度、累積固化劑量、LED 光譜 SPD、光引發劑吸收， 到 PC／PMMA 透鏡穿透與最終固化品質，建立一套更清楚的製程理解框架。
UV LED 固化流程｜四個關鍵步驟
從光源量測到材料驗證，避免只看燈具規格而忽略實際製程。
01｜量測工作面
以適用波段且經校正的 UV 輻照計，量測工件表面的實際輻照度。
02｜計算累積劑量
結合輻照度與曝光時間，估算工件接收到的 UV 能量。
03｜確認光譜匹配
將 LED 實際 SPD 與配方中光引發劑的吸收資料進行比對。
04｜檢驗固化品質
透過適用的附著力、硬度、表面黏性或化學測試驗證結果。
四大驗證重點｜理解模型，也理解限制
數學試算可以協助設計實驗，但不應取代實測數據與材料測試。
工作面 UV 輻照度模型
燈具標稱功率不等於工件接收到的實際 UV 輻照度。距離、光學結構、照射均勻度與量測器響應都可能影響讀值。
優先依據：工作面校正量測值UV 固化劑量模型
輻照度與曝光時間可用來估算累積劑量，但實際輸送速度、脈衝照射、光斑分布與時間變化，都可能使製程偏離簡單估算。
Dose = Irradiance × Exposure TimeLED SPD × 光引發劑吸收
發射光譜與吸收光譜的重疊有助理解可能的激發條件，但不能僅靠示意曲線推算固化效率或判定配方是否適用。
實際 SPD + 配方吸收資料 + 固化試驗PC／PMMA 透鏡 UV 穿透
UV 穿透率依波長、材料牌號、添加劑、厚度與老化條件而異。不能用單一通用數字代表所有 PC 或 PMMA 光學材料。
實際依據：材料規格或目標波段透射量測UV LED 固化劑量互動計算器
拖曳滑桿，即時觀察輻照度、曝光時間與累積劑量的關係。
理想化所需時間：2.00 秒
相對目標比例：100%
光譜互動實驗室｜SPD 與吸收重疊
點擊下方模式，切換不同曲線，理解 UV LED 光源與光引發劑的關係。
UV LED 製程優化檢查清單
把光源、材料與品質測試納入同一套可重複驗證的流程。
- ✓量測儀器適用性
確認 UV 輻照計的波段響應、量程及校正狀態。 - ✓工作面實際輻照度
量測工件位置與照射區域，留意距離及均勻度。 - ✓LED 光譜 SPD
取得實際光源的光譜資料，而非只看標稱峰值波長。 - ✓光引發劑吸收資料
依實際配方確認吸收特性及建議固化條件。 - ✓PC／PMMA 透射率
依材料牌號、厚度與波長核對 UV 穿透率。 - ✓材料與曝光條件
控制膜厚、基材、曝光時間及環境條件。 - ✓固化品質測試
依應用選擇附著力、硬度、表面黏性或耐化學測試。 - ✓建立製程紀錄
保存量測值、設備條件、材料批次與品質檢驗結果。
UV LED 固化常見問題 FAQ
掌握 UV 固化劑量計算、光譜選型與品質驗證的基本觀念。
UV 固化劑量要如何計算？
當輻照度可視為固定時，劑量（mJ/cm²）＝輻照度（mW/cm²）× 曝光時間（秒）。例如 500 mW/cm² 持續 2 秒，理想化計算為 1,000 mJ/cm²。實際製程若輻照度隨位置或時間改變，應進一步量測或整合曝光歷程。
UV LED 功率越大，固化效果一定越好嗎？
不一定。標稱功率不能直接代表工件工作面的有效輻照度。光譜、照射均勻度、材料吸收、膜厚及配方反應，都會影響固化品質。應以工作面實測和實際材料測試共同判斷。
為什麼需要確認 LED 光譜 SPD？
SPD 是光譜功率分布，用來描述光源能量在不同波長的分布。不同光引發劑有不同吸收特性，因此需要比對光源實際發射波段與配方吸收資料，不能只依燈具顏色或標稱波長判斷。
PC 或 PMMA 透鏡會影響 UV 固化嗎？
可能會。UV 透射率依材料牌號、波長、厚度、添加劑與老化狀況而異。應查閱對應材料規格或進行目標波段的透射率量測，不宜將單一通用數值套用至所有材料。
UV 劑量達到目標值，就代表完全固化嗎？
不代表。劑量描述入射能量，並不能完整反映化學反應程度。配方、光譜匹配、氧阻聚、膜厚、基材與後續使用條件都可能影響結果，應依產品需求執行適用的品質測試。
這個互動試算器可以直接作為量產標準嗎？
不建議。試算器用於理解輻照度與曝光時間的數學關係。量產條件應依實際設備量測、配方供應商建議、製程窗口與成品品質測試建立，並依需要進行製程確認。
探索更多 LED 光譜與特定波長應用
延伸了解 vitaLED® 特定波長 LED 光源與光譜應用。實際 UV LED 固化設計仍應以設備量測、材料資料與製程驗證為依據。
